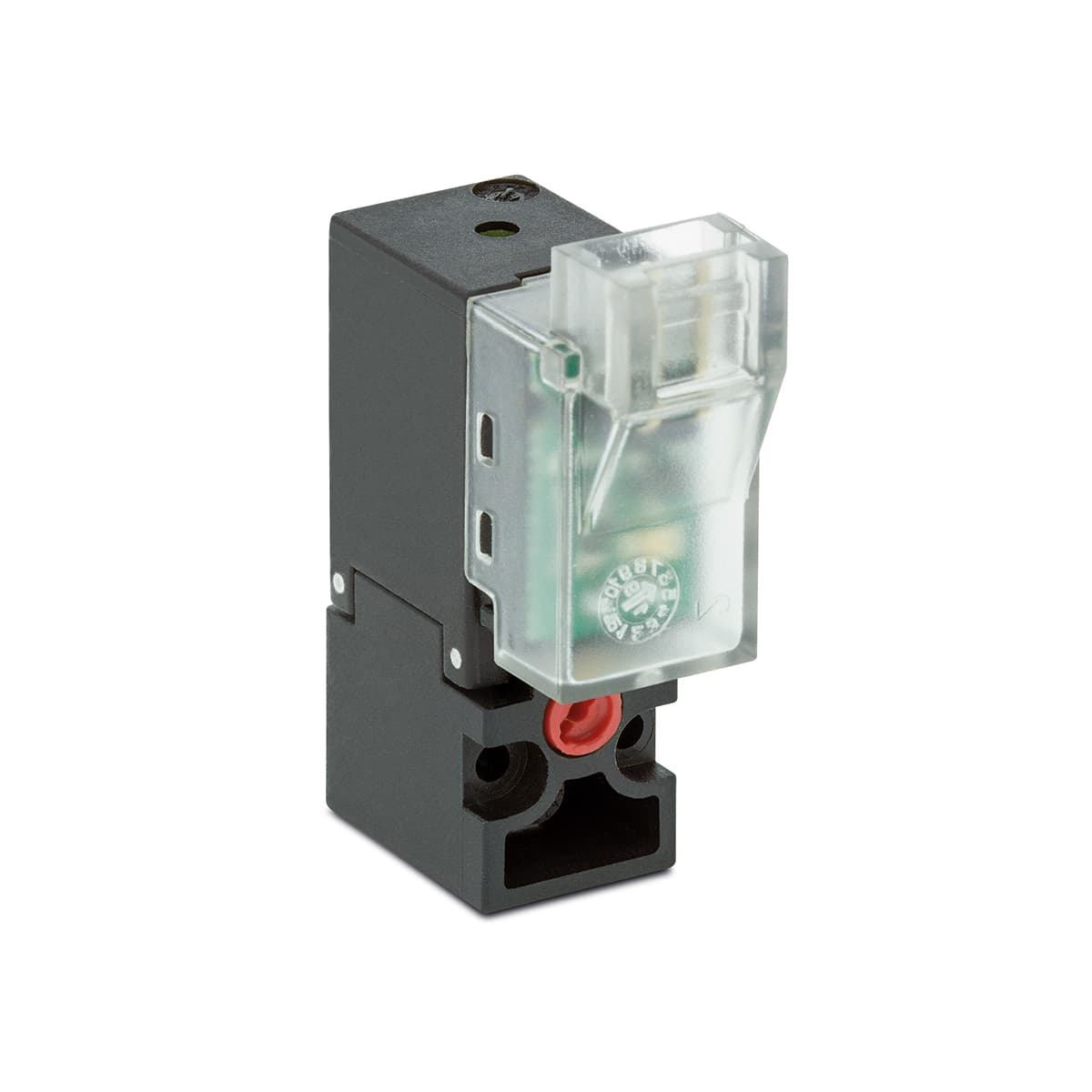

Series KL are miniaturised solenoid valves with a width of only 10 mm.
The body is designed in such a way it can be mounted both on manifold and on subbase and the valve is available in 2-way normally closed and in 3-way normally closed, open and universal version.
The use of a longer coil allowed to increase the pressure values the valves can withstand.
Características técnicas
Función
2/2 NC - 3/2 NC - 3/2 NO tipo de corredera de acción directa en la base inferior por medio de tornillos 0.6 ... 1 mm see the kv 0.12 ... 0.30 0 ÷ 3 ... 7 bar 0°C ÷ 50°C aire comprimido filtrado, sin lubricación, según ISO 8573-1 clase 3.4.3, gas inerte ON <10 mseg – OFF <10 mseg botón monoestable (sólo para la versión 3/2) en cualquier posición
Funcionamiento
Válvula de asiento de mando directo
Conexión

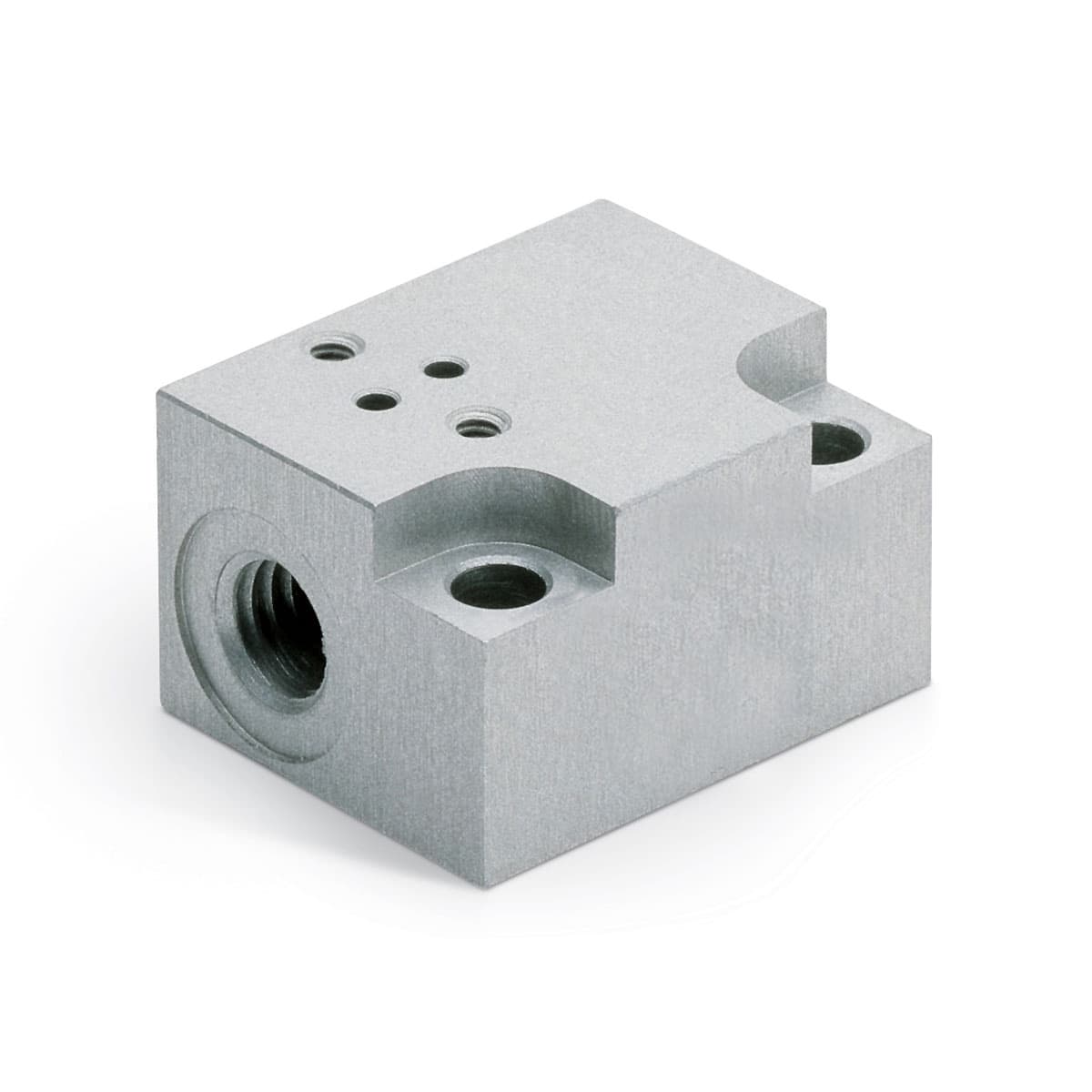

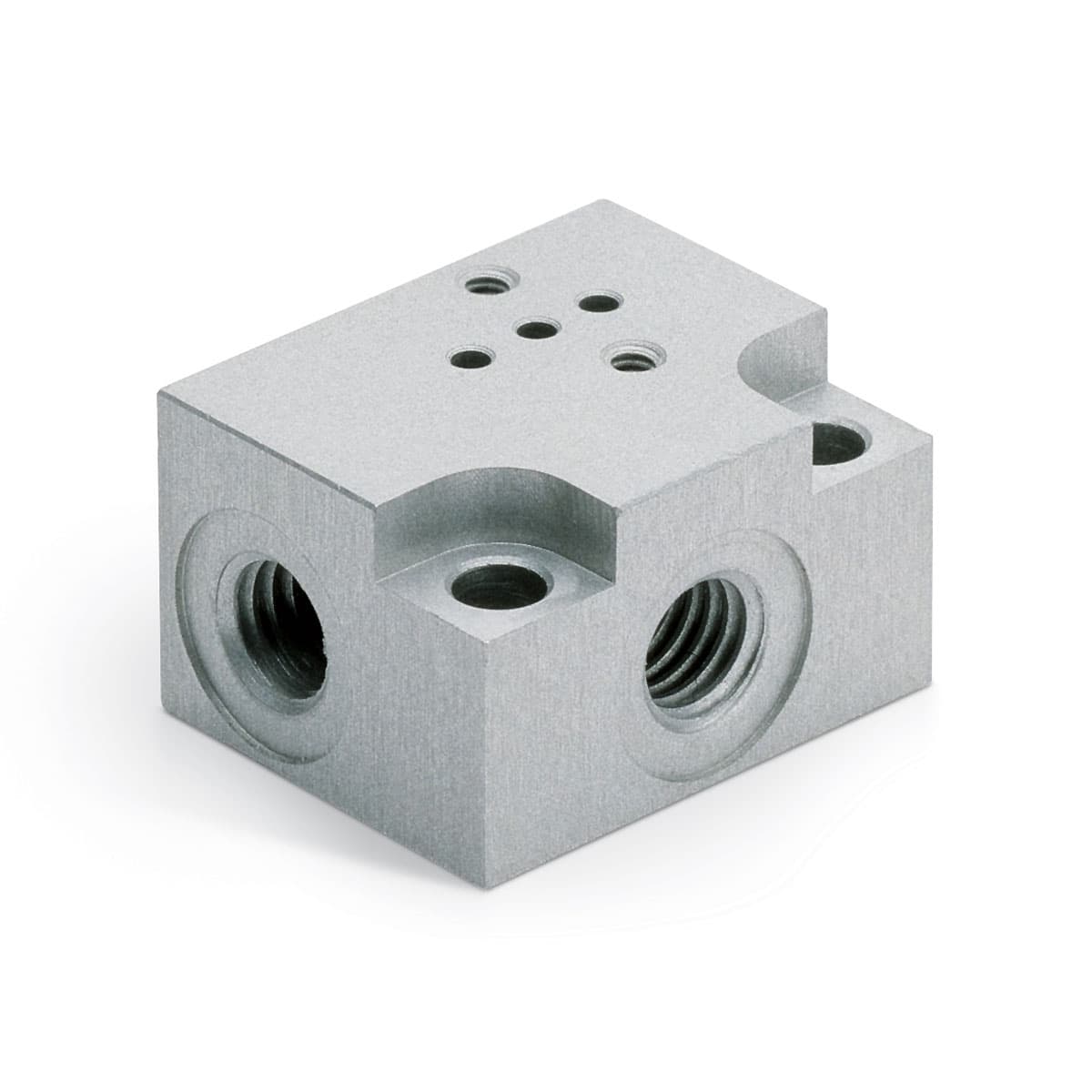

Subbase
Diámetro
0.6 ... 1.6 mm
Caudal nominal Kv
0.12 ... 0.50
Presión de funcionamiento
0 ÷ 2 ... 7 bar
Temperatura de funcionamiento [°C]
0 ÷ 50 °C
Fluido
Aire comprimido filtrado, sin lubricación, según ISO 8573-1 clase 3.4.3, gas inerte
Tiempo de respuesta
ON <10 ms – OFF <10 ms
Mando manual
Botón monoestable (sólo para la versión 3/2)
Instalación
En cualquier posición
Materiales en contacto con el fluido
Cuerpo
PBT
Juntas
FKM
Partes internas
Acero inoxidable
Características electricas
Salida de tensión
24 V DC - 12 V DC - 6 V DC - otros voltajes bajo pedido
Tolerancia de tensión
± 10%
Consumo de energía
1 W - 4/1 W
Ciclo de trabajo
ED 100%
Conexión eléctrica
Conector mod. 121-8... - Conector M8 mod. CS... (la conexión M8 de la válvula admite inversión de polaridad)
