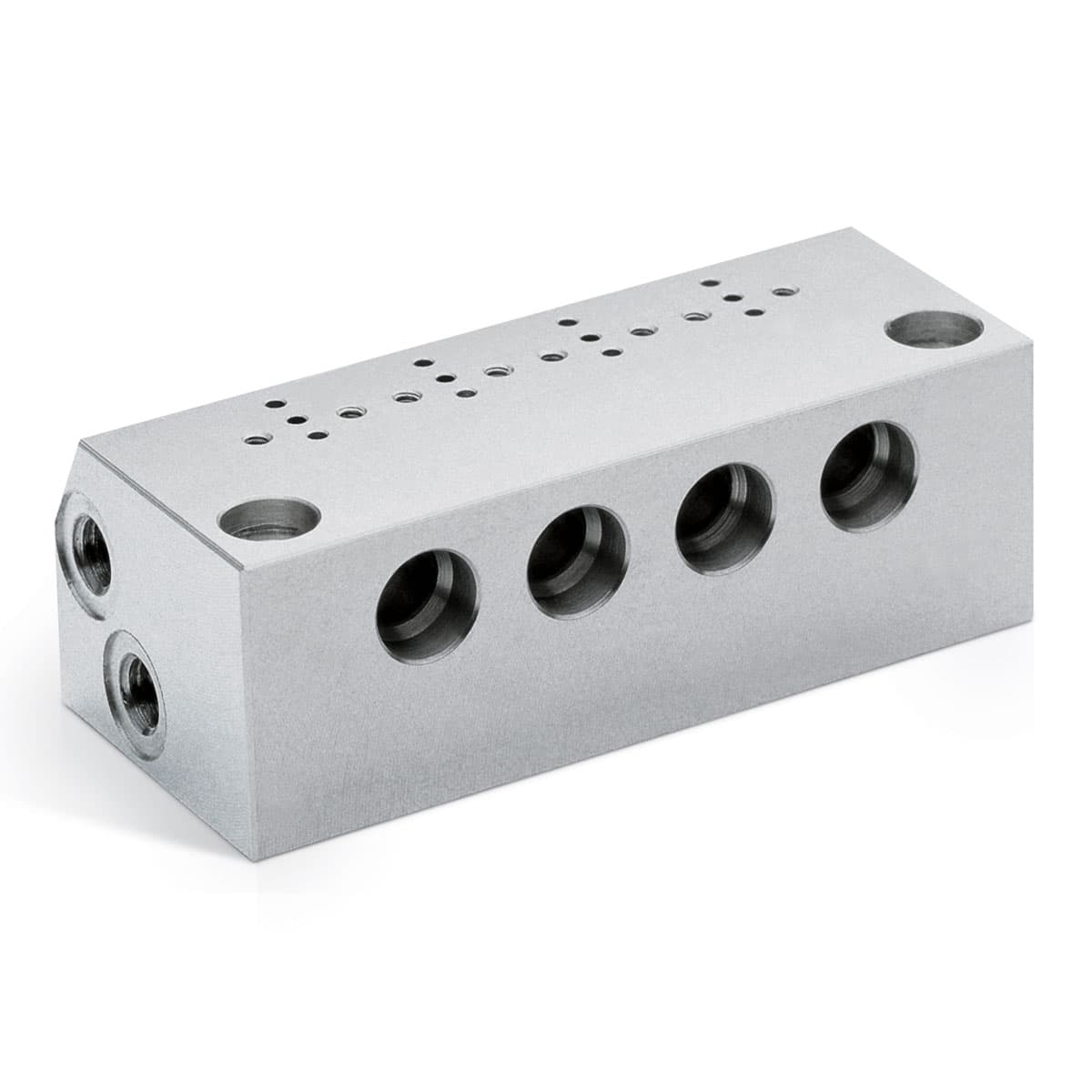

Las electroválvulas de mando directo de la Serie K se pueden montar en bases individuales o en colectores.
Gracias a la misma plataforma de montaje, se pueden instalar versiones de 2/2 vías y 3/2 vías en el mismo colector.
El accionamneto manual está disponible solo para las versiones de 3/2 vías.
Características técnicas
Función
2/2 NC - 3/2 NC - 3/2 NO
Funcionamiento
Tipo de corredera de acción directa
Conexión
En la base inferior por medio de tornillos
Diámetro
0.6 ... 1 mm
Caudal nominal Kv
0.12 ... 0.30
Presión de funcionamiento
0 ÷ 3 ... 7 bar
Temperatura de funcionamiento [°C]
0 ÷ 50 °C
Fluido
Aire comprimido filtrado, sin lubricación, según ISO 8573-1 clase [3:4:3], gas inerte
Tiempo de respuesta
ON <10 ms – OFF <10 ms
Mando manual
Botón monoestable (sólo para la versión 3/2)
Instalación
En cualquier posición
Materiales en contacto con el fluido
Cuerpo
PBT
Juntas
NBR - FKM
Partes internas
En cualquier posición
Características electricas
Salida de tensión
24 V DC - 12 V DC - 6 V DC - otros voltajes bajo pedido
