Cilindros compactos versión Tandem y Multi-posición
Serie 32
Doble efecto, magnéticos
Ø 25, 40, 63, 100 mm
Los cilindros Serie 32 Tandem y Multiposición son extremadamente compactos y gracias a ello es posible su instalación en espacios reducidos, permitiendo un uso versátil con los mismos elementos de fijación de los cilindros ISO15552. La solución Tandem permite duplicar la fuerza de empuje de un ciindro normal (fuerza de tracción estándar); la versión multiposición nos brinda la posibilidad de obtener hasta tres posiciones fijas con un solo cilindro.
Fluido
Aire filtrado, sin lubrificación. En caso de usar aire lubrificado recomendamos utilizar aceite ISOVG32 y de no interrumpir la lubrificación.
Montaje

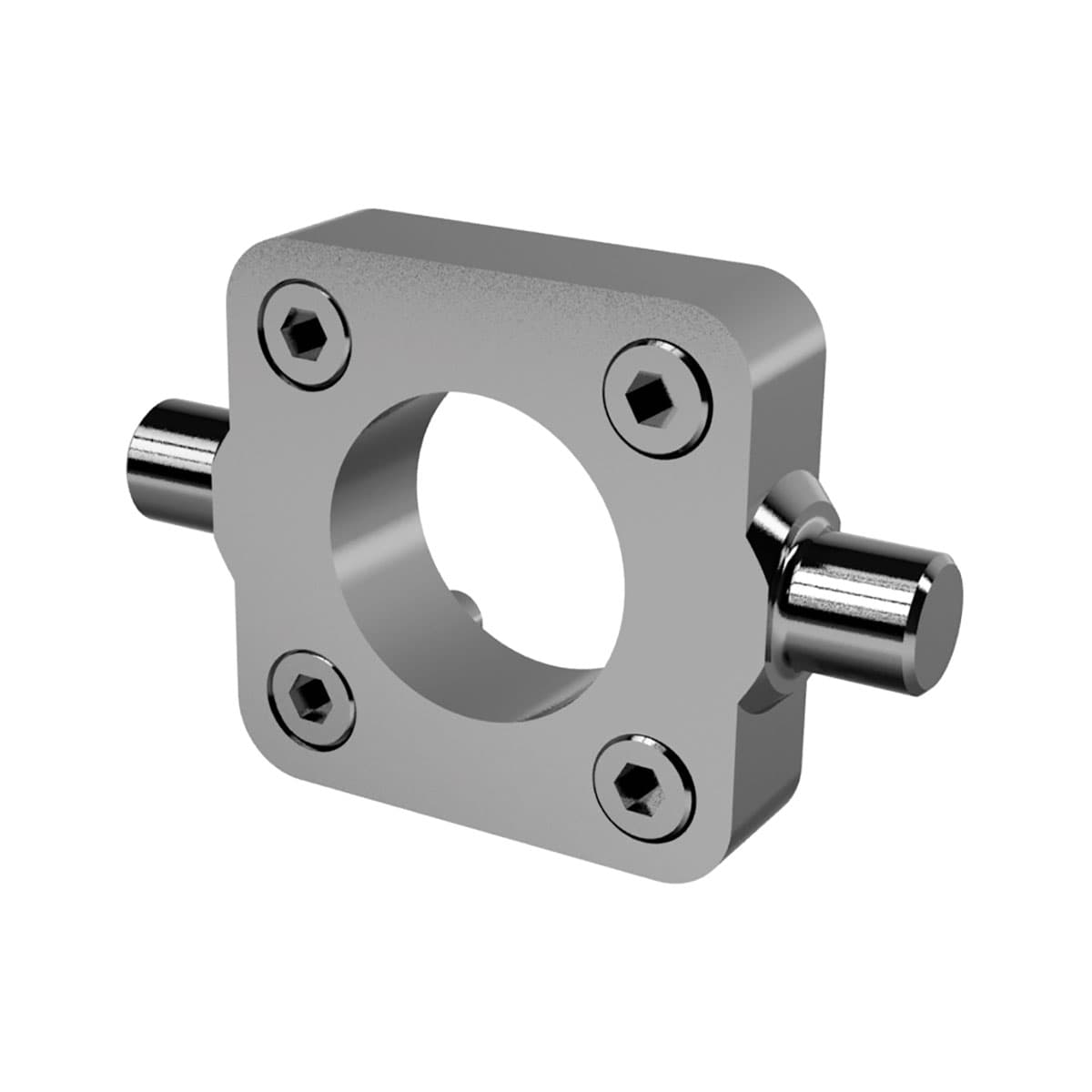

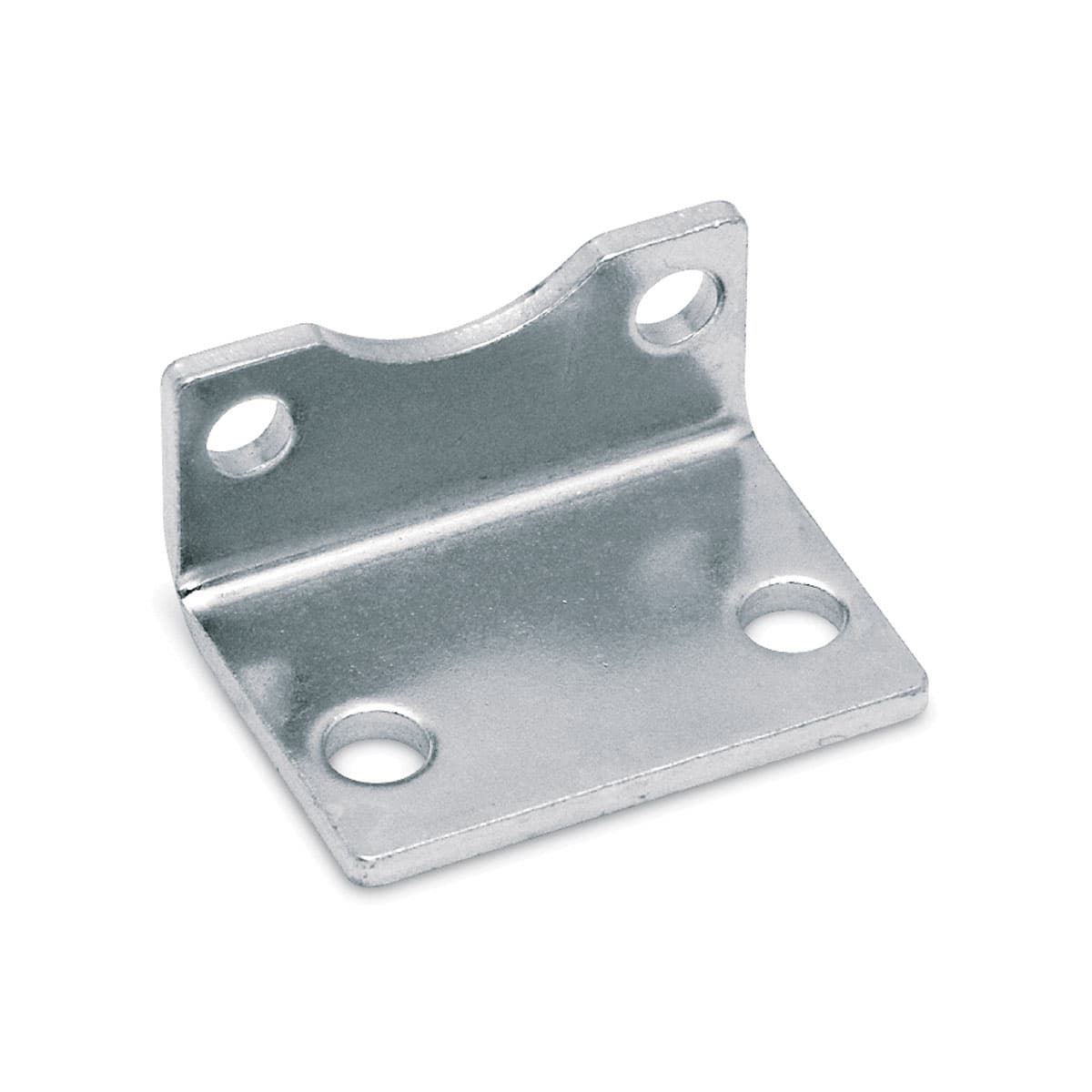

Agujeros roscados en el cabezal Placa - patas - basculante
Material
Cabezales y tubo AL anodizado - vástago inox AISI 303 rolado - pistón AL anodizado Juntas del vástago, OR cabezal y del pistón en PU
Contrucción
Perfil compacto
Funcionamiento
Doble efecto magnéticos
Operating speed
10 ÷ 1000 mm\sec (sin carga)
Presión de trabajo
1 ÷ 10 bar
Temperatura de funcionamiento
0°C ÷ 80°C (con aire seco -20°C)
Strokes min. and max. (Tandem)
Ø 25 = 5-80 mm Ø 40 - 63 - 100 = 5-100 mm
Strokes min. and max. (Multi-position)
Ø 25 = max. 300 mm (dimensiones X2) Ø 40 - 63 = max. 400 mm (dimensiones X2) Ø 100 = 500 mm (dimensiones X2)
