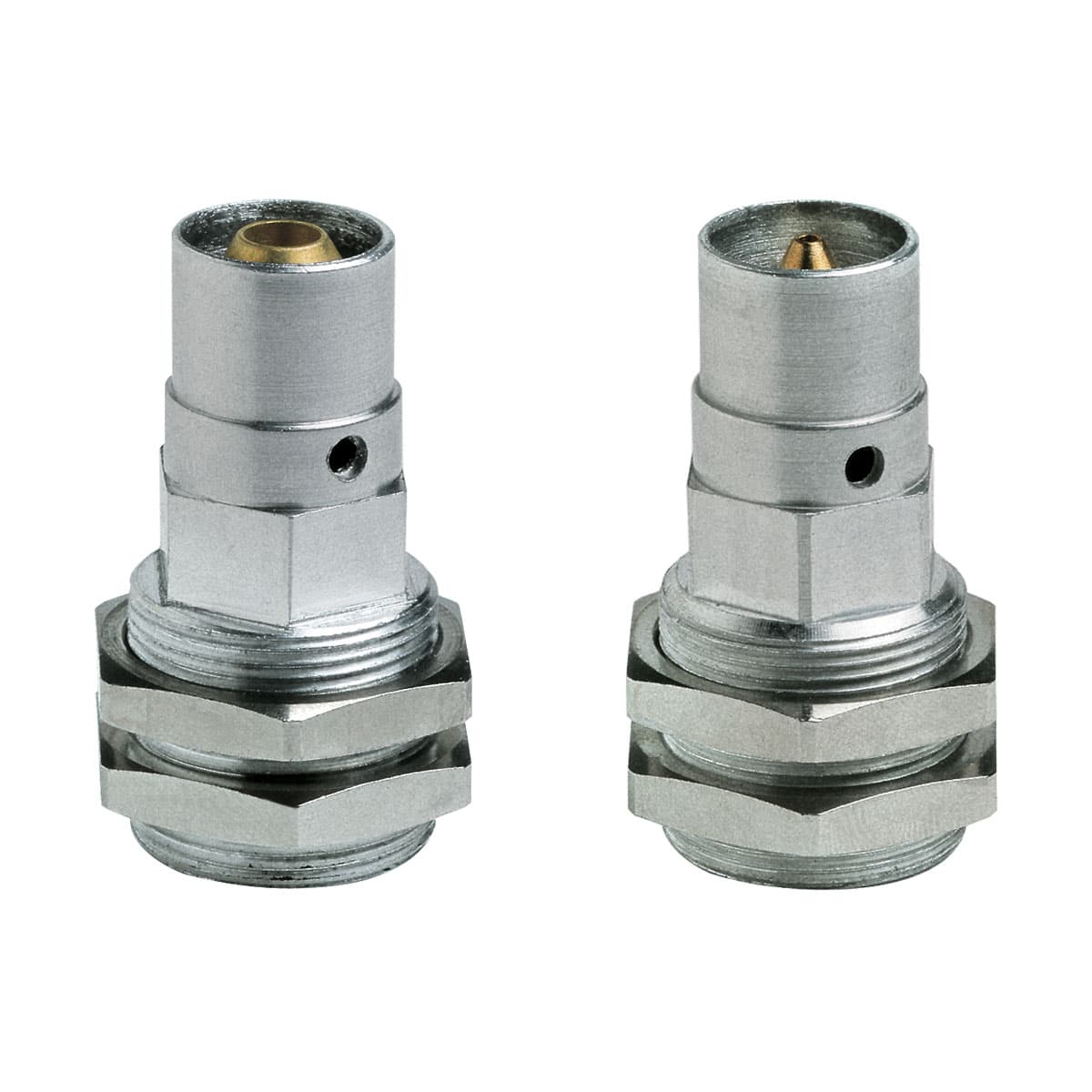

Elemento emisor y receptor - conexiones M5
Serie 2L
Materiales: AL - latón
Construcción: tobera sin partes móviles
Fijación rosca: M22 x 1
Diámetro montaje: 22,5 mm
Soporte de fijación B20-25, E20-25
Consumo aire máx: P 2 bar ≅ 45 Nl/min
Fluido: aire filtrado, sin lubrificación

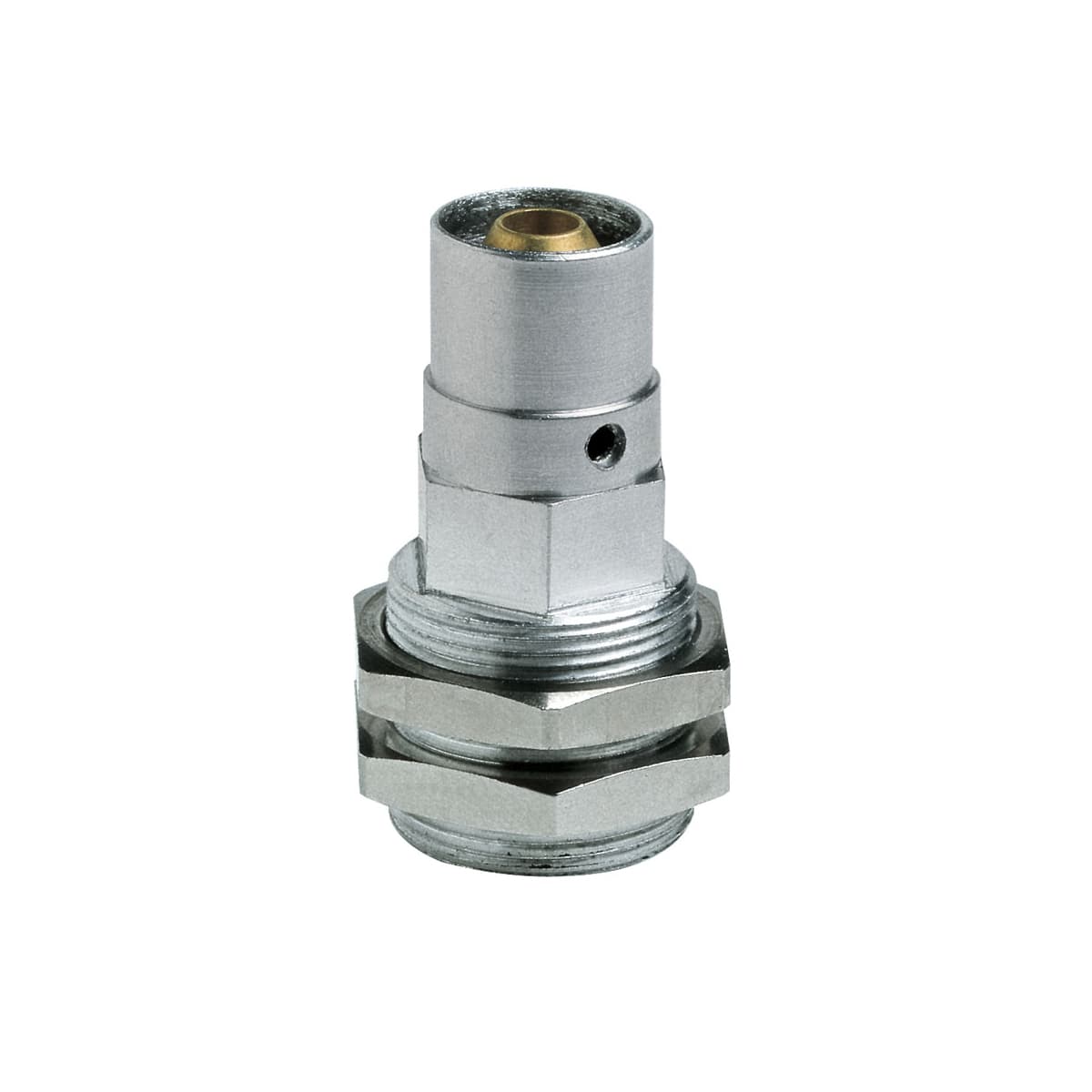

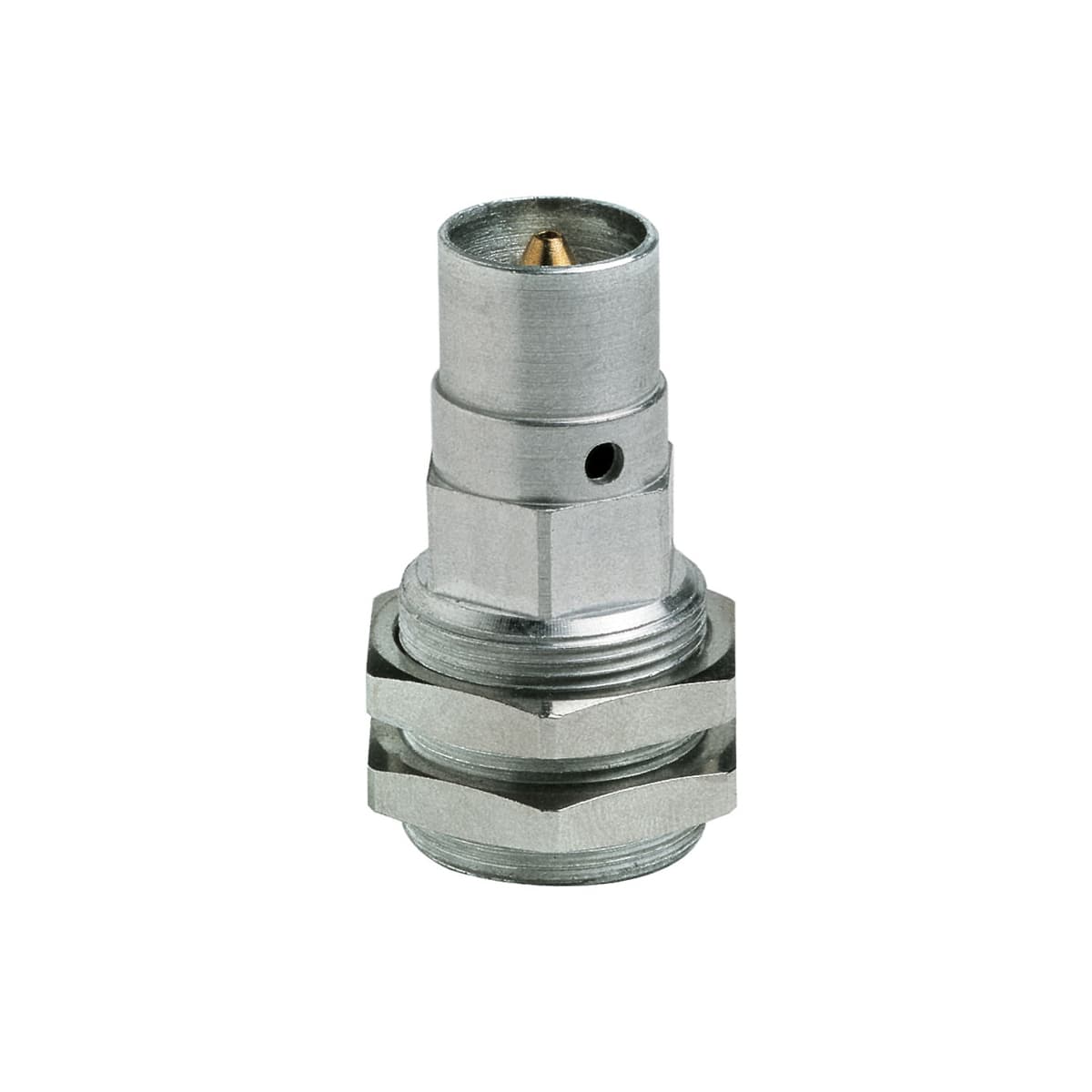

Condición de funcionamiento: la presión del elemento receptor (2LB-SR) debe ser menor o igual que la presión del elemento emisor (2LB-SE).
La tobera del elemento receptor (2LB-SR) es alimentada para garantizar la limpieza de la misma. La corriente de aire del emisor (2LB-SE) impide el escape libre del receptor. Se produce así una presión de retorno que genera en la salida A del receptor una presión de pilotaje que es inviada al mando del amplificador. Si un objecto interrumpe la corriente de aire entre los dos sensores, esta señal pasa a ser cero.
